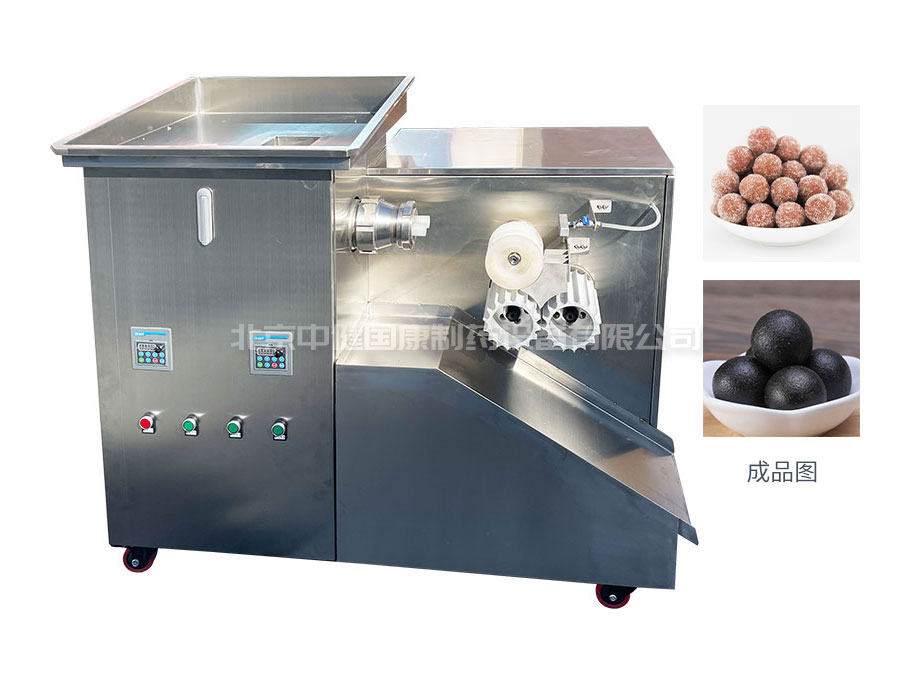

結構特點：

1、本機由出條和制丸兩部分組成，箱式結構，橫向出條，構造簡單，操作容易，維修方便。

2、出條采用蝸輪減速器，傳動平穩可靠。

3、制丸部分的搓丸和切丸機構裝在一個變速箱內，機件潤滑條件良好，切丸速度可通過無級變速機的旋鈕調節，使?jié)L刀可獲得6－30轉/分的轉速，直到切丸速度達到與出條速度匹配。

4、投料口大，壓板翻動壓料，便于填料。料斗以翻板軸為界，分上下兩開，清洗時拆開，十分方便?！?/p>

5、用酒精點滴藥條，制丸刀外側裝有毛刷，酒精裝在出條機構的方箱內，通過球閥調節酒精量的大小?！?/p>

特點：

1、制丸機壓料板采用平板翻動壓料，便于填料，可解決棚料現象。

2、螺旋推進器螺距加大，阻力變小，更有利于藥料的推出。

3、一次出雙條，產量增大。

4、制丸刀模具表面做噴砂處理，增加，摩擦，做出來的丸形更圓。

5、變速箱做了部分改進：

5.1壓力彈簧進行了加粗設計，加粗的道理和選用直徑更大的彈簧來降低偏心輪的內阻，所以將偏心輪的彈簧適度的加粗對設備的穩定性起到了良好的作用，使用壽命更長。

5.2搓丸軸原先采用月牙銷固定滑動，我們進行了改裝設計，采用花鍵式滑動，解決了原來的月牙銷產生的銷子磨平，導致傳動軸甩出來的問題，噪音低，振動小，且故障率極低。

優勢/好處：

出條粗細均勻，同步性好，自動化程度高，密封性好，減少了染菌機會，外表光滑。有變螺距推料增壓機構，可適應大部分有粘度的水丸生產，填料高度適中，減輕工人勞動強度，方便拆卸和清洗，具有丸形圓、出條光滑、傳動平穩、操作簡便、故障率低等優點。

大丸克重選型參考
