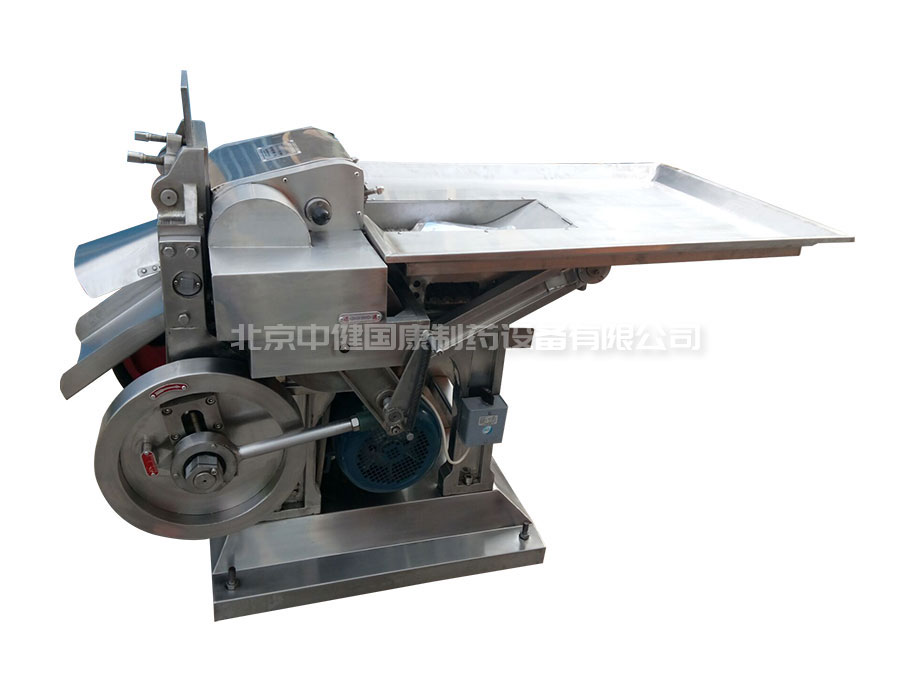

主要用途

主要用于根、莖、葉、草皮類藥材的飲片切制及其它行業類似物料的切制。 本機適用于草藥飲片切制，可對根莖類，皮藤類，葉草類等藥材料進行成批生產和小批量生產，亦可用于食品、水產、煙草等行業的材料切片、切絲。本機切藥的片型均勻、整齊、耗損量小、噪音低。

工作原理

由于動力源來自同一電機，因而傳動部分和切制部分的動既是各自獨立的一套體系，又是配合緊密、互相關聯的整運動，當偏心輪——槽型摩擦輪——齒輪——鏈輪軸的運動在步進時（送藥），刀架則處在上沿刀門口至上位再回落上沿口的運動中，所以整個刀門敞開，使送藥運動得以完成而偏心輪——槽型摩擦輪——齒輪——鏈輪軸停止送藥而處運動間隙時（擺桿向相反方向運動，摩擦塊脫開），曲軸從位轉到下位，即刀架從上刀口運動到下道口，從而完成切制，然后偏心輪繼續使槽型摩擦輪處于運動間隙，而曲軸開始反向上，使刀門升至上刀口，此時刀從刀門口全部讓開，這時偏心輪使槽型摩擦盤——齒輪——鏈輪軸開始工作，重復送藥過程。兩機構如此反復，連續不斷的將飲片切成。

主要特點

本機由電機、變速機構、刀架、步進退料、可調刀架機械等組成，由于采用了完善的步進送料，使切制的片型均勻，可自由的掌握送料距離，不會造成物料擠刀的不良情況。由于合理的布局，故本機便于操作，外形輕巧，重量輕。本機工作主要由傳送和切藥兩大部分、機械等組成。

結構特點

1、本機采用了可調間歇進給機構，可以切制1～15㎜之間任意厚度的飲片或段，并且簡化了變速機構，提高了可靠性。

2、本機設有可以調整的上鏈架，根據藥的泡實，可以調整上鏈加架的角度。避免藥阻塞，上鏈架還可向上掀起90°，用于除去粘附在上鏈條上的藥渣及其它雜質。

3、設有楔輪正、反進料裝置，藥進、退靈活方便。

4、本機對刀調整方便，只需扭動一個螺釘和一個螺桿即可獲得滿意效果，且對刀后不會錯動。

5、本機采用曲柄搖桿切削機構，由于搖桿較長，切出的片形較好，一般不帶毛茬。

6、為增加切削力，保障切刀切運動平穩，在曲軸的一端裝有較大貫性輪隨曲軸運轉。

7、該機由于刀口尺寸大，切片規格調整范圍大，因此產量高，適用范圍廣。

8、由于采用間歇進料（進藥時不切藥、切藥時不進藥），避免了頂?shù)逗痛蛩樗?，確保切片質量。

9、鏈條松緊可通過調節螺釘自由調節。

10、進給機構采用楔塊、楔輪驅動，振動小、噪音低?？赏ㄟ^(guò)扳動楔塊控制手柄，實現進料與退料。楔塊磨損后可調整方向使用，延長楔塊使用壽命。
